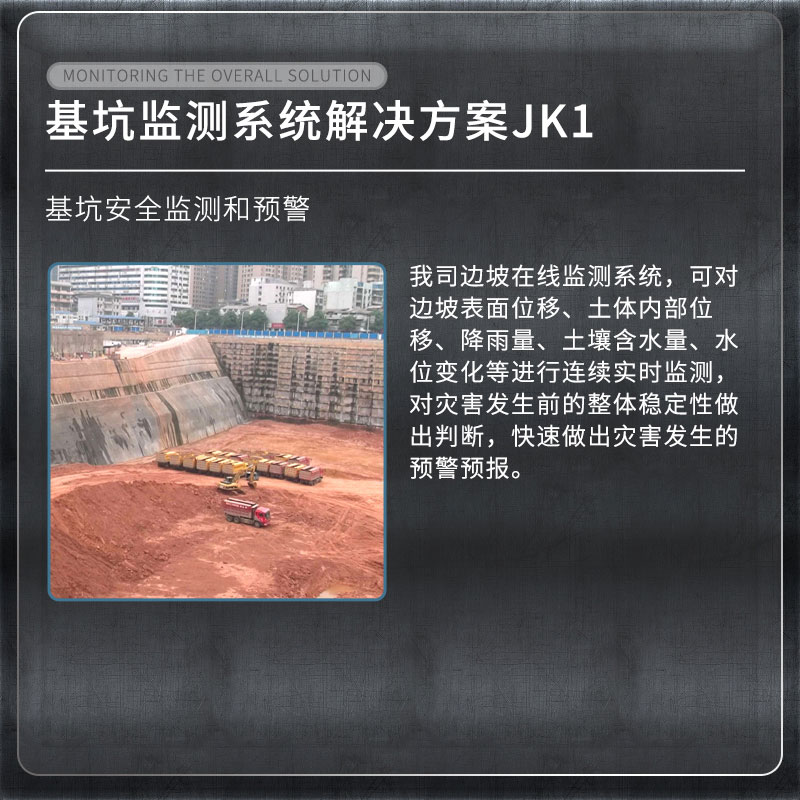

一、基坑監測方案監測背景
城市基坑開挖具有施工風險高、施工難度大等特點。目前深圳、廣州、東莞等地基坑施工的開挖越來越深，從最初的四到八米發展到目前最深已達二十多米。由于地下土體性質、荷載條件、施工環境的復雜性，單根據地質勘察資料和室內土工試驗參數來確定設計和施工方案，往往含有許多不確定因素，對在施工過程中引發的土體性狀、環境、鄰近建筑物、地下設施變化的監測已成了工程建設必不可少的重要環節，同時也是指導正確施工的眼睛，是避免事故發生的必要措施，是一種信息技術。當前，基坑監測與工程的設計、施工同被列為深基坑工程質量保證的三大基本要素。
二、基坑監測方案系統概述
我司作為中國結構安全監測行業先行者，率先將結構健康監測與物聯網結構體系、云計算、局域網/通訊網等多網無縫連接等技術結合，建立一套智能基坑在線監測系統，為基坑施工現場進行實時監測。基于云計算服務中心的監測系統可容納上萬個橋梁、隧道、邊坡等結構物的監測數據，形成區域性結構健康監測平臺，實現區域內的所有結構統一監控管理。
三、基坑監測方案主要監測內容
1.建筑基坑：圍護樁（墻）頂部沉降及水平位移、圍護樁（墻）深層水平位移、圍護樁（墻）內力、坑外土體深層水平位移、錨桿軸力、地下水位、支撐軸力、坑底隆起
2.周邊風險源：地表沉降、管線沉降、建筑物傾斜、建筑物不均勻沉降、建筑物裂縫、橋墩傾斜、橋墩不均勻沉降
四、基坑監測方案監測項目一覽表
| 監測項 | 設備名稱 |
| 支撐軸力 | 應變計、軸力計 |
| 錨桿軸力 | 鋼筋計 |
| 地下水位 | 孔隙水壓計 |
| 立柱結構豎向位移 | 全自動機器人 |
| 支護樁（墻）、邊坡頂部豎向、水平位移 | 全自動機器人 |
| 支護樁（墻）體水平位移 | 串聯式固定測斜儀 |
| 地表沉降 | 靜力水準儀、全自動機器人 |
| 地下管線豎向位移 | 全自動機器人 |
| 建（構）筑物豎向位移 | 靜力水準儀 |
| 建（構）筑物裂縫 | 裂縫計 |
| 橋梁墩臺豎向位移 | 全自動機器人 |
| 橋梁墩柱傾斜 | 盒式固定測斜儀 |
| 橋梁裂縫 | 裂縫計 |
五、基坑監測方案監測依據
《城市軌道交通工程施工監測技術規范DG/TJ 08-2224-2017》
《城市軌道交通工程監測技術規范GB50911-2013》
《基坑監測方案GB50497-2009》
《建筑基坑工程監測技術標準GB 50497-2019》
六、基坑監測方案實現功能
1.24小時實時監測：通過對支護結構、地表沉降、圍護樁傾斜等實時在線監測，實時掌握建筑基坑的結構變化。
2.報表推送：監測結果實時顯示發布，定期將監測報表推送給用戶。
3.多重分級預警：建立三級報警機制，當檢測數據異常時，第一時間以短信、傳真、廣播等形式通知用戶，實現綜合預警功能。
4.應急預案處理：從專家系統中直接提取相應處理方法，及時采取人員介入、封鎖道路等措施，將安全隱患消除在萌芽狀態。
5.結構趨勢分析：通過對基坑施工期的監測數據分析與安全評價，可實現結構穩定性趨勢分析。
6.歷史資料存儲：監測數據的存儲，為今后同類工程設計、施工提供類比依據。
