一、在線明渠流量監測系統產品簡介
在線明渠流量監測系統主要由多普勒流速儀、數據采集、通信網絡和軟件平臺四部分組成組成，多普勒流速儀是在自然水體中測量水的流速、流量的傳感器。多普勒流量計分為傳感器、主機兩部分。
傳感器有兩個換能器，一個發射，一個接收。當傳感器正對著水流方向，也就是逆流測量的前提下：
1.水流靜止情況下，接收到的頻率跟發射頻率一樣。
2.流速越快，接收傳感器接收到的頻率越快，會高于發射的頻率。
3.流速越慢，接收傳感器接收到的頻率越慢，但是會高于發射的頻率。
當傳感器順著水流方向測量的前提下：
1.水流靜止情況下，接收到的頻率跟發射頻率一樣。
2.流速越快，接收傳感器接收到的頻率越快，但是會低于發射的頻率。
3.流速越慢，接收傳感器接收到的頻率越慢，但是會低于發射的頻率。
從上面這個就可以通過硬件和軟件計算出水流流速和水流方向。
二、在線明渠流量監測系統工作原理

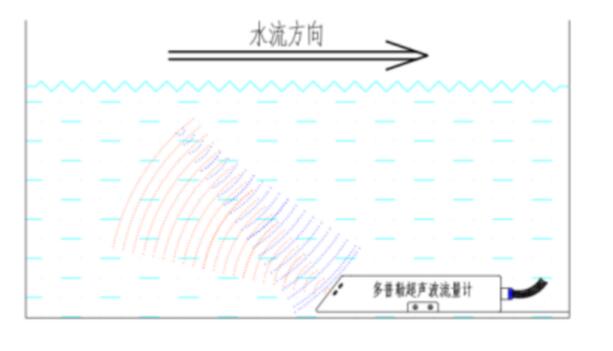

產品流速測量基于多普勒效應，探頭斜向上發出一束超聲波，當超聲波接觸到流體中的雜質或氣泡時會使反射的超聲波產生多普勒頻移Δf，多普勒頻移Δf正比于流體流速，通過測量多普勒頻移Δf即可測量出流體的流速V。
產品基于壓力傳感器測量液位，通過設定的渠道參數可自動計算流體截面積S，基于速度面積法，即可測量液體的流量Q。
Q = V × S
產品特點
l采用超聲多普勒原理測量流速、測量，精度高,環境限制小；
l采用速度面積法測量流量，無需建設堰槽，施工成本低；
l高集成度，支持流速、液位、瞬時流量、累計流量、溫度同時測量；
l自帶溫度傳感器，補償水溫對聲速的影響；
l內嵌圓形、矩形、梯形、三角形等多種管道模型，調試便捷；
l仿生學外觀設計，有效減少垃圾遮擋；
l低功耗設計;工作電流小于25mA;適用電池或太陽能供電。
三、在線明渠流量監測系統參數指標
流速量程 | 0.02m/s～5m/s |
流速精度 | ±1%FS |
流速分辨率 | 0.001m/s |
液位量程 | 0～10m |
液位精度 | ±0.5%FS |
液位分辨率 | 0.001m |
流量量程 | 0.001～999999999m3/h |
流量精度 | ±3%(根據斷面形態有所不同)
|
流量分辨率 | 0.001m3/h |
水溫量程 | -20℃～60℃ |
水溫精度 | ±0.5℃
|
水溫分辨率 | 0.1℃ |
工作電壓 | DC 9～28V |
功耗 | ＜25mA |
數字輸出 | RS-485、Modbus RTU |
尺寸 | 182*70*30mm |
材質 | ABS |
防護等級 | IP68 |
電纜長度 | 標配10m，可根據需求定制 |
立桿 | 2米立桿，L型支架，用于明渠側壁固定 |
供電 | 太陽能/市電供電系統 |
四、在線明渠流量監測系統使用方法
1、安裝要求
水質要求：依據測量原理，待測水體需含有一定微小雜質或氣泡，但水中漂浮物不易過多，避免干擾。
水體流態要求：應安裝在具有固定斷面的順直段下游，順直段長度最好是渠道水力半徑的5-10倍（順直段越長測量精度越高），且這一距離范圍內不得有過流阻擋物（如水閘、堰等），以保證探頭前段水流流態的均勻穩定。

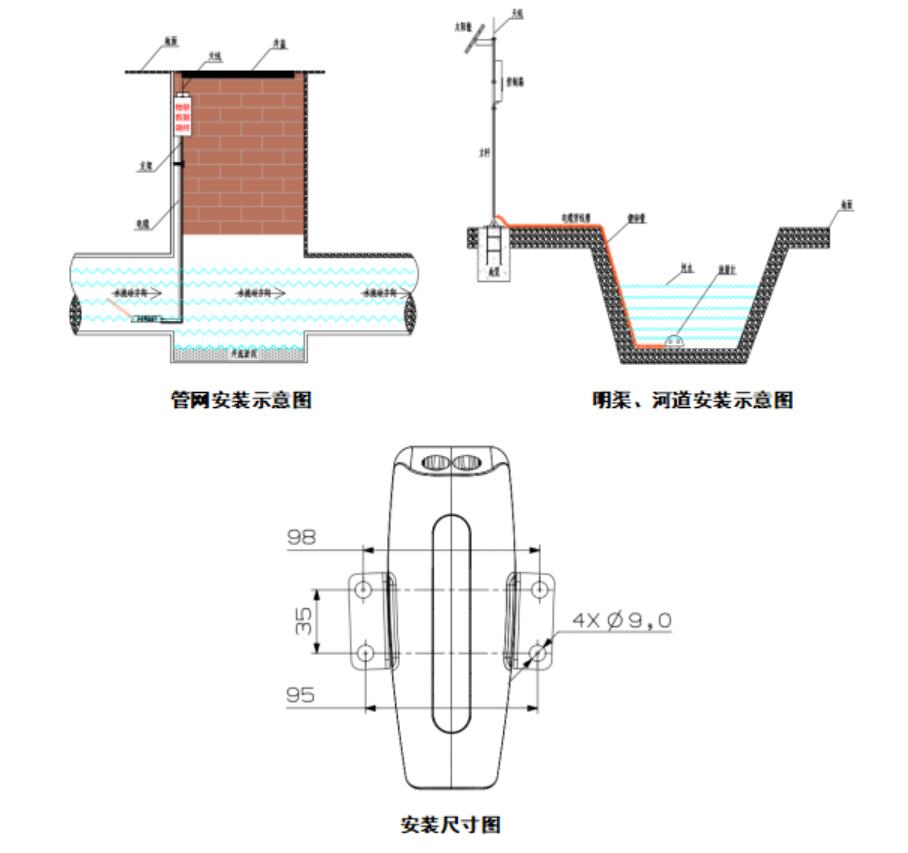

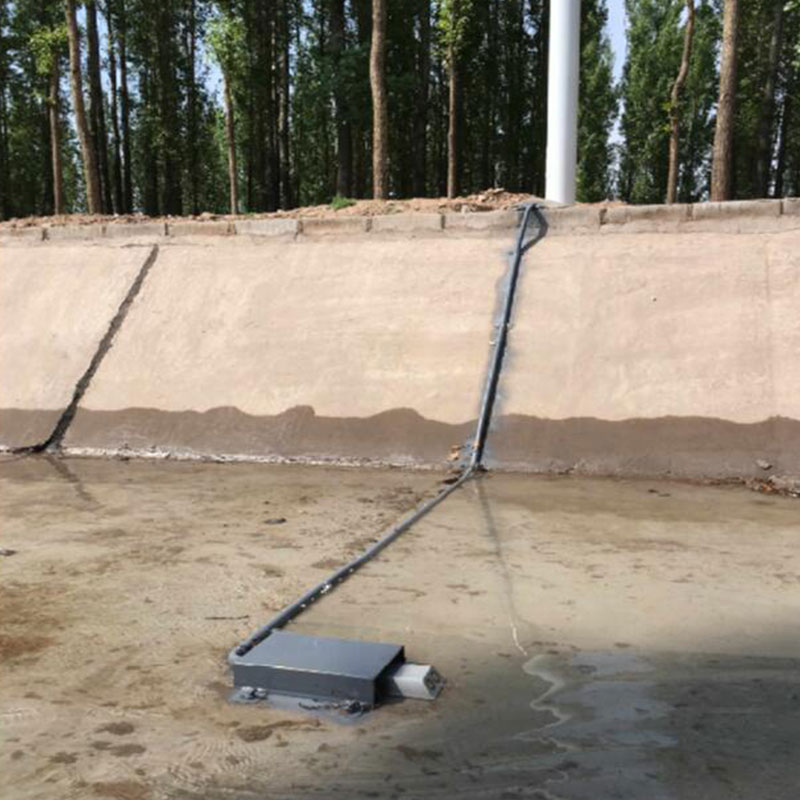

2、 安裝示圖
五、在線明渠流量監測系統云平臺介紹
1.CS架構軟件平臺，支持手機、PC瀏覽器直接觀測、無需額外安裝軟件。
2.支持多帳號、多設備登錄
3.支持實時數據展示與歷史數據展示儀表板
4.云服務器、云數據存儲，穩定可靠，易于擴展，負載均衡。
5.支持短信報警及閾值設置
6.支持地圖顯示、查看設備信息。
7.支持數據曲線分析
8.支持數據導出表格形式
9.支持數據轉發，HJ-212協議，TCP轉發，http協議等。
10.支持數據后處理功能
11.支持外置運行javascript腳本
