一、雷電預警監控系統產品簡介
雷電預警監控系統是全數字化電場探測與雷電預警平臺，其核心電場探測結構基于電荷感應原理、采用MEMS（微機電系統）技術研制，無電機等易磨損可動機械部件，具有體積小、功耗低、可靠性高、易于集成等突出優點。該系統采用電場微分結合門限閾值優化雷電預警算法，與常規采用的門限閾值方法相比較，大概率規避人為干擾（雨天/大風/雪天/揚塵）等引起的誤報問題，進一步提高了預警的準確度。雷電預警監控系統預警準確、便于組網、安裝方便，主要面向航天國防、氣象、石油石化、電網、景區、礦山、油庫、軍事等領域大氣電場探測和雷電局域短時預警的應用需求。

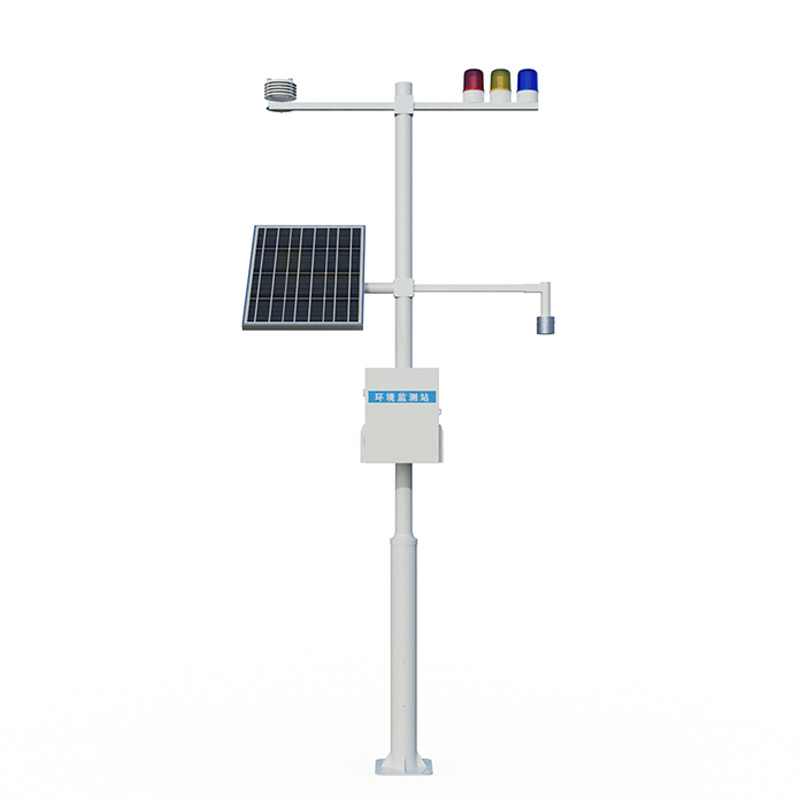

二、雷電預警監控系統產品構成
1.雷電預警探頭
2.數據處理主機
3.太陽能供電系統
4.防直擊雷系統
5.浪涌系統
6.接地系統
7.空氣溫度、濕度、大氣壓力傳感器
8.聲光報警器3級
9.云端數據查詢與實時顯示
三、雷電預警監控系統產品特點
1.用戶可以將雷電預警監控系統探頭與云服務器連接，從而達成遠程監控的目的
2.通過對數據的分析，對雷云靜電場強度和極性變化做出更準確的判斷
3.本系統可以與聲光報警系統相連接
4.系統軟件具備了完善的網絡傳輸功能；數據的傳輸完全遵循網絡協議
四、雷電預警監控系統技術參數
| 設備名 | 雷電預警監控系統 |
| 電場測量范圍 | -100kV/m~100kV/m |
| 分辨力 | 0.1V/m |
| 準確度 | ±0.001%F.S |
| 探測距離（半徑） | 15KM |
| 整機重量 | 36KG |
| 傳感器重量 | 710g |
| 輸入電壓 | DC12V |
| 功耗 | 12VDC（2W@12V）（系統） |
| 尺寸 | 105*78mm（傳感器）；3m(立桿支架) |
| 工作溫度 | -10℃~60℃（傳感器）；-40℃~80℃（控制器） |
| 部署位置(室內/室外) | 室外 |
| 上架高度 | 2.1m（支架）（傳感器安裝高度1.9m） |
| 管理接口類型 | RS485-Modbus-RTU（傳感器）；RS485-json/RS485-Modbus-RTU（控制器） |
| 報警聯動（控制）功能 | 3級預警 |
| 數據接口數量及類型 | 3個航空插口，1.電源，2.RS485-json，3.RS485-Modbus-RTU |
| GPRS數據流量需求 | 100M/月 |
| 外發數據頻率 | 60s |
| 外發數據通信協議（廣播） | json |
五、雷電預警監控系統安裝注意事項
1.雷電預警探頭應在晴天進行安裝
2.雷電預警探頭應安裝于無遮擋以及周邊無遮擋物的戶外
3.不得安裝在發電機排氣出口處、電線桿旁及高壓線下
4.在非正常情況下，在突起于地面、靠近天線桿或其他設備時，場強及其測試數據有可能會被干擾
5.有線方式下，室外電場儀探頭至室內主機的布線距離不建議超過100米
6.使用時設備應有良好的接地
7.更多詳情請咨詢本公司
8.如有參數更新，恕不另行通知，技術解釋權歸本公司所有
六、雷電預警監控系統安裝步驟
1.從箱子取出全套雷電預警監控系統
2.將支架固定到指定安裝位置，用螺栓固定
3.將避雷針(選裝)頂部的接閃尖連接接地線，另外一端接地線從支架內部引入，從支架底部孔引出，將接地極及其他接地裝置安裝完畢后，將避雷針接地線連接
4.將大氣電場儀探頭和溫濕壓傳感器的線從支架內部引入，從支架中間的孔引出，接入到主控箱，主控箱內有擴展盒插好，
5.將太陽能板固定到支架上，將太陽能線按照顏色接入到光伏控制器
7.將電池接入到光伏控制器
8.將三色聲光報警燈的控制線按照線色一一對應接入到報警控制模塊
9.通過設備箱上的設備編號聯系售后服務獲取登錄賬號
10.打開電腦，通過瀏覽器（谷歌或者華為瀏覽器）登錄云平臺查看數據
